Lampentausch im Heck

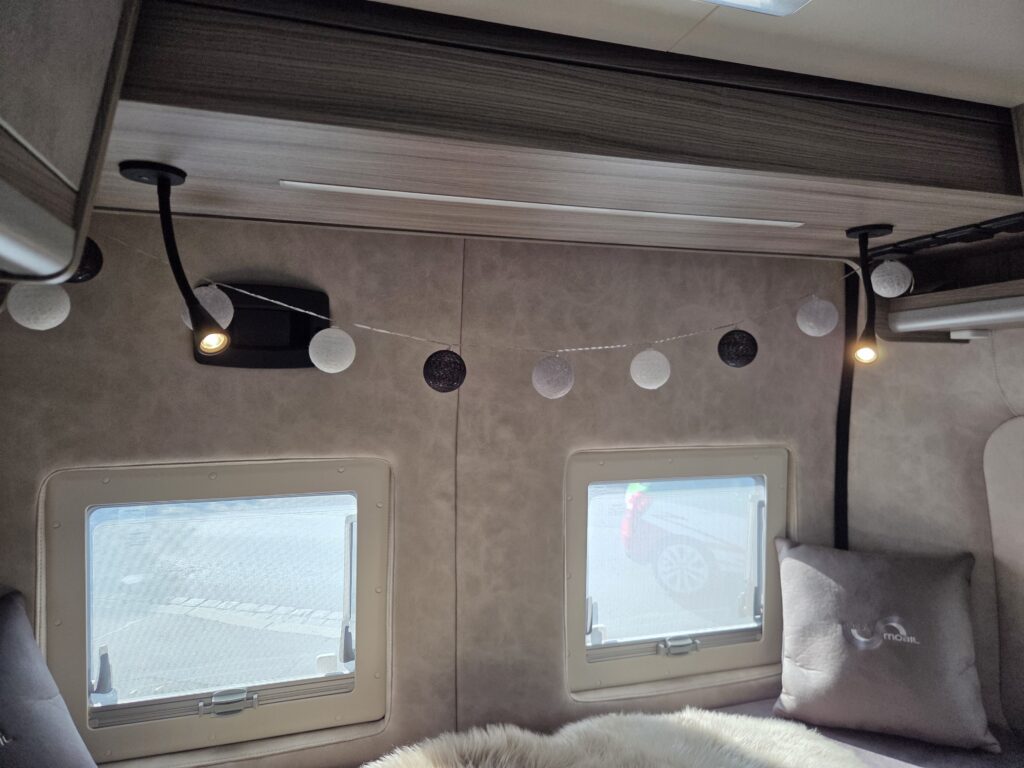

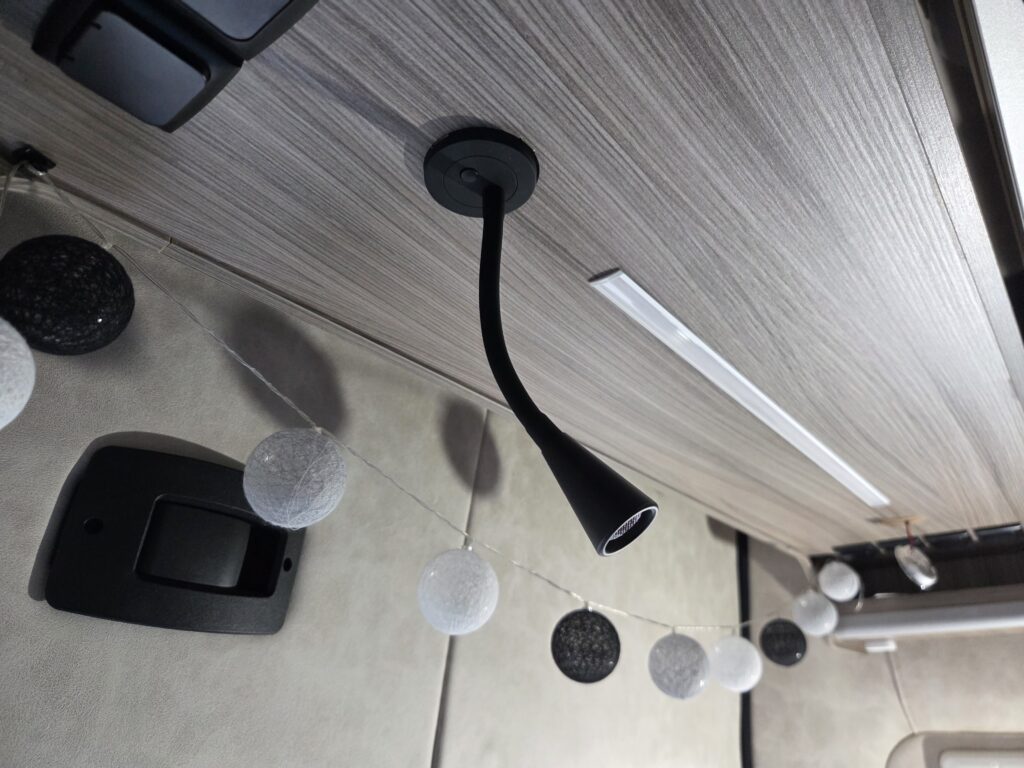

Weil uns in unserem MegaMobil Lounge die eingelassenen runden Halogenleuchten im Heck zu grell und unpraktisch waren, haben wir die Halogenleuchten durch dimmbare LED-Leuchten mit Schwanenhals ausgetauscht und sind mit der Wahl sehr zufrieden – das Licht ist nun viel angenehmer und lässt sich durch den Schwanenhals perfekt justieren. Wir haben uns für folgende Lampe entschieden, da der Korpus mit 6 cm Durchmesser genau in die Aussparung der bisherigen Halogenlampe passt: https://amzn.to/42npNZ8 *

Wer den Tausch ebenfalls durchführen möchte, hier eine kurze Anleitung:

• Strom im MM ausschalten

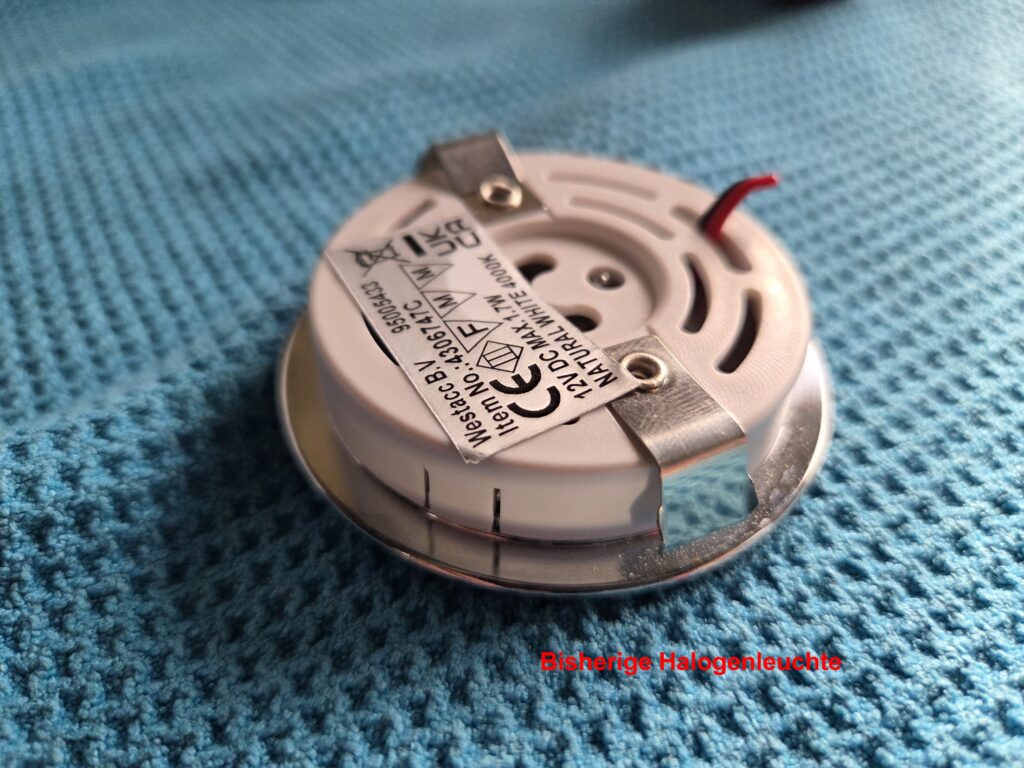

• Bisherige Halogenleuchten an der Außenblende heraushebeln

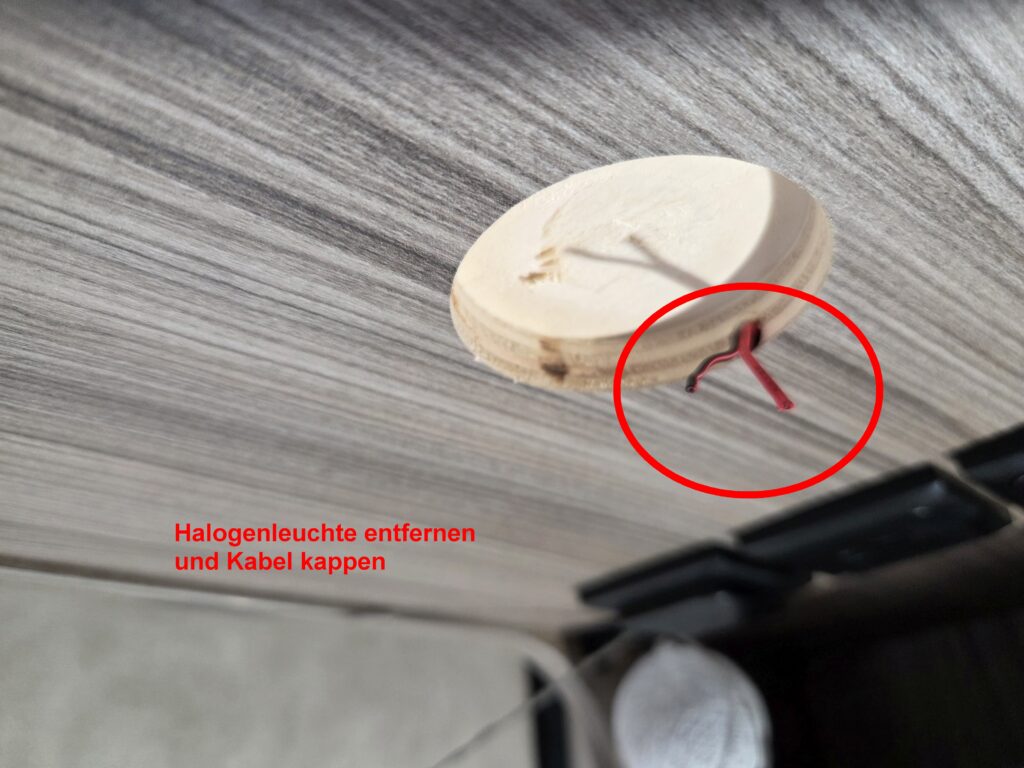

• Die Kabel der Halogenleuchten derart kappen, dass noch genügend Kabel übrig bleibt, um das MM mit den neuen LED-Leuchten zu verbinden

• Unterteil der neuen LED-Leuchten abschrauben

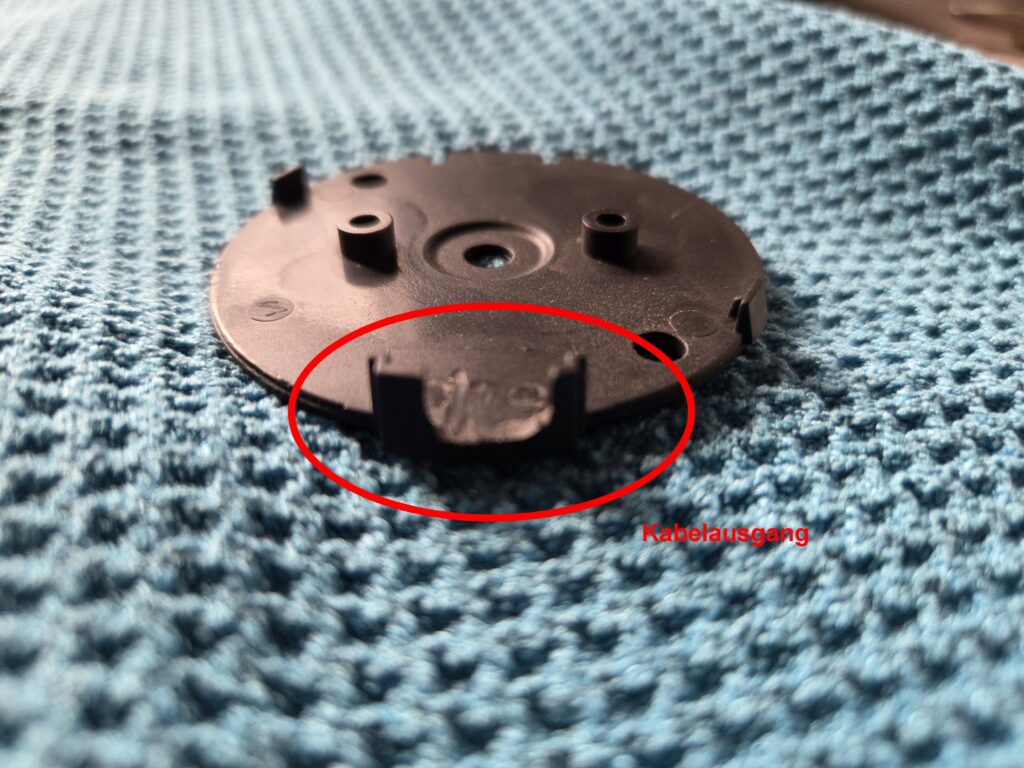

• Am Unterteil einen Kabelausgang (z.B. mittels Dremel) freifräsen/schneiden. Dies ist nur nötig, sofern das Modell der LED-Leuchte an der Stelle noch keinen eigenen Kabelausgang bietet.

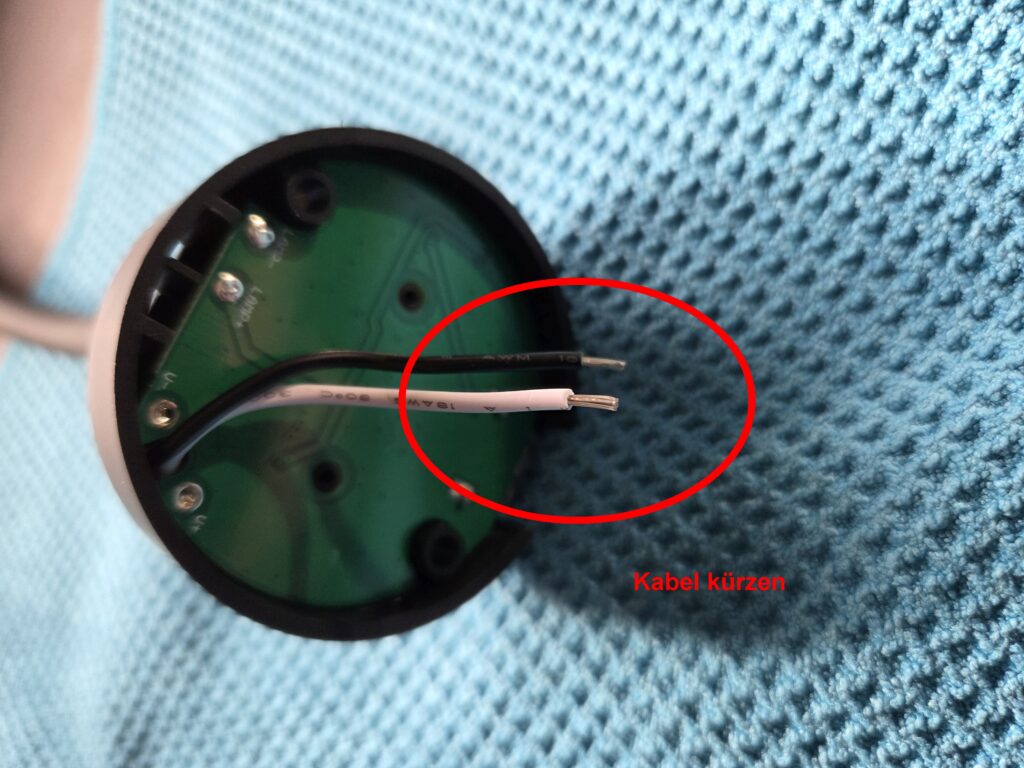

• Anschlusskabel der LED-Leuchten derart kürzen, dass die Verbindung zu den MM-Kabeln im Gehäuse der neuen Leuchte verbleiben

• Kabel vom MM mit denen der LED Leuchte verlöten und isolieren/schrumpfen (Polung beachten!)
• Unterteil der LED-Leuchte wieder aufsetzen. Dabei das Kabel durch den (neu erstellten) Kabelausgang seitlich herausführen. Die Lötstelle sollte innerhalb des Lampengehäuses verbleiben.
• Obere Abdeckung der LED-Leuchte entfernen um die Montagelöcher freizulegen
• LED-Leuchte derart in die Ausbohrung einsetzen, dass der Kabelausgang der LED-Leuchte mit dem Kabelaustritt am MM übereinstimmt. Dabei überschüssiges Kabel in den Hohlraum des MM zurückschieben.
• LED-Leuchte mit Holzschrauben verschrauben. Achtung – die Schrauben sollten nicht zu lang gewählt werden, damit sie nicht im darüber liegenden Fach austreten. Andernfalls die austretenden Schrauben einfach mit Schaumstoff absichern. Alternativ kann man auch M4 Gewindeschrauben mit Senkkopf (Link *) verwenden, die man mit Unterlegscheibe (Link *) und selbstsichernder Mutter (Link *) kontert und durch eine Hutmutter (Link *) sichert.
• Obere Abdeckung wieder auf die LED-Leuchte aufsetzen

Alle Angaben ohne Gewähr/Haftung.
